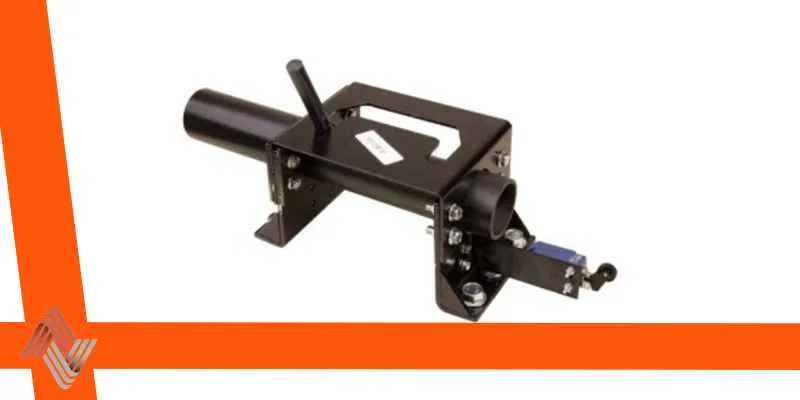

پارک پلیت آسانسور چیست و چه نقشی در آسانسورهای گیرلس و روم لس دارد؟ این قطعه کلیدی به جای گیربکس در سیستم‌های مدرن آسانسوری عمل می‌کند و برای کنترل سرعت، قفل کردن کابین به ریل و توقف مکانیکی کابین طراحی شده است. استفاده از پارک پلیت در آسانسورها نه‌تنها ضروری بلکه حیاتی است؛ چرا که این قطعه به تکنسین‌ها این امکان را می‌دهد تا در حین سرویس و تنظیم موتور، کابین آسانسور را قفل کرده و از حرکت آن جلوگیری کنند. پارک پلیت از دو جزء اصلی تشکیل شده است:
- جزء ثابت: این قسمت، که بر روی ریل نصب می‌شود، معمولاً از ورق فلزی مستحکم با ضخامت ۵ تا ۷ میلی‌متر ساخته می‌شود و دارای حفره‌ای به قطر ۳۰ تا ۵۰ میلی‌متر است.
- جزء متحرک: این بخش به یوک کابین متصل بوده و دارای شفتی متحرک است که قطر آن متناسب با حفره جزء ثابت است.
علاوه بر این، پارک پلیت دارای میکروسوئیچ ایمنی است که با فعال شدن آن، عمل قطع سری استپ ایمنی انجام می‌شود. طراحی پارک پلیت باید به گونه‌ای باشد که قادر به تحمل وزن کابین باشد و می‌تواند به‌صورت دستی یا اتوماتیک عمل کند.
جزء ثابت پارک پلیت: قلب کنترل حرکت کابین آسانسور
جزء ثابت پارک پلیت، یکی از اجزای کلیدی در سیستم‌های آسانسور است که به طور ثابت بر روی ریل نصب می‌شود و وظیفه مهمی در کنترل حرکت کابین آسانسور ایفا می‌کند. در ادامه به بررسی ویژگی‌ها و ساختار این جزء می‌پردازیم تا اهمیت آن را در کارکرد ایمن و بهینه آسانسور روشن کنیم.
ویژگی‌ها و ساختار جزء ثابت پارک پلیت
- نصب امن بر روی ریل: این قسمت از پارک پلیت به‌طور دقیق بر روی ریل آسانسور نصب می‌شود. قرارگیری صحیح آن بر روی ریل، از نکات حیاتی است که کارکرد موثر و ایمن پارک پلیت را تضمین می‌کند.
- ساختار مستحکم و مقاوم: جزء ثابت پارک پلیت از ورق‌های فلزی با ضخامت تقریبی ۵ تا ۷ میلی‌متر ساخته می‌شود. این ضخامت بالا باعث افزایش استحکام این قسمت می‌شود و توانایی تحمل فشار و وزن کابین آسانسور را به نحو احسن فراهم می‌آورد.
- حفره دسترسی: بر روی این جزء ثابت، حفره‌ای با قطر حدود ۳۰ تا ۵۰ میلی‌متر وجود دارد. این حفره به تکنسین‌ها امکان می‌دهد که به‌راحتی به قسمت‌های داخلی پارک پلیت دسترسی پیدا کنند، که این ویژگی برای انجام تعمیرات و تنظیمات ضروری است.
به‌طور خلاصه، جزء ثابت پارک پلیت یک عنصر حیاتی در سیستم‌های آسانسور است که کنترل حرکت کابین را بر عهده دارد. با توجه به ساختار مستحکم و ویژگی‌های خاص خود، این جزء نه‌تنها ایمنی آسانسور را افزایش می‌دهد، بلکه عملکرد صحیح آن را نیز بررسی و تضمین می‌کند. از این‌رو، اهمیت این جزء در طراحی و نصب آسانسورهای مدرن غیرقابل‌انکار است. با درک عمیق‌تری از این جزء کلیدی، می‌توانیم به بهبود کارایی و ایمنی آسانسورها در محیط‌های مختلف کمک کنیم.
جزء متحرک پارک پلیت: کلید کنترل حرکت کابین آسانسور
جزء متحرک پارک پلیت یکی از اجزای حیاتی در سیستم‌های آسانسور است که مسئول کنترل حرکت کابین و ایجاد اتصال قوی به یوک کابین می‌باشد. این عنصر نه‌تنها بر عملکرد آسانسور تأثیر می‌گذارد، بلکه ایمنی مسافران را نیز تضمین می‌کند. در ادامه به ویژگی‌ها و وظایف اصلی این جزء می‌پردازیم.
ویژگی‌ها و وظایف اصلی جزء متحرک پارک پلیت
- اتصال به یوک کابین: این بخش از پارک پلیت به‌طور مستقیم به یوک کابین آسانسور متصل می‌شود. این اتصال اساسی به پارک پلیت این امکان را می‌دهد که به‌طور مؤثر کابین آسانسور را کنترل و حرکت آن را مدیریت کند.
- شفت متحرک: جزء متحرک پارک پلیت دارای یک شفت متحرک است که به‌صورت عمودی بالا و پایین می‌رود. این حرکت ضمن ایجاد امکان جابجایی کابین آسانسور بر روی ریل، حس نرمی و دقت در حرکت آسانسور را فراهم می‌کند.
- انطباق دقیق با حفره جزء ثابت: شفت متحرک با قطر مشخصی طراحی شده که دقیقا با قطر حفره موجود در جزء ثابت پارک پلیت تناسب دارد. این انطباق دقیق به شفت متحرک اجازه می‌دهد به‌درستی در حفره جزء ثابت قرار گیرد و از حرکت ناپایدار جلوگیری کند.
ایمنی بالا با میکروسویچ ایمنی
میکروسویچ ایمنی یکی دیگر از اجزای ضروری پارک پلیت است. این قسمت وظیفه ایجاد ایمنی در سیستم آسانسور را بر عهده دارد. زمانی که میکروسویچ ایمنی فعال می‌شود، در شرایط ریسک‌زا، سیستم استپ ایمنی به‌سرعت قطع می‌شود و حرکت آسانسور متوقف می‌گردد. این اقدام نه‌تنها از حرکت ناایمن آسانسور جلوگیری می‌کند، بلکه ایمنی مسافران و کارکنان را نیز حفظ می‌کند.
طراحی و ساخت باکیفیت
به یاد داشته باشید که طراحی دقیق پارک پلیت آسانسور بسیار حیاتی است تا قادر به تحمل وزن کابین و مسافران باشد. هنگامی‌که کابین بر روی پارک پلیت قرار می‌گیرد، این جزء باید توانایی لازم برای تحمل بار را داشته باشد تا از بروز خسارت و آسیب به سیستم جلوگیری کند. در مجموع، جزء متحرک پارک پلیت آسانسور نقش کلیدی در کنترل دقیق حرکت کابین و تضمین ایمنی مسافران ایفا می‌کند.
با انطباق صحیح این جزء با سایر اجزاء پارک پلیت، می‌توان به کارایی بهتر و ایمنی بیشتری دست یافت. تلاش برای استفاده از اجزای باکیفیت و بررسی منظم سیستم آسانسور، به افزایش ایمنی و کارایی آن کمک خواهد کرد.
جدول مقایسه انواع پارک پلیت آسانسور
| نوع پارک پلیت | مزایا | معایب | کاربرد |
|---|---|---|---|
| مکانیکی | قیمت مناسب، سادگی | نیاز به نیروی فیزیکی | آسانسورهای قدیمی |
| الکتریکی | دقت بالا، راحتی استفاده | وابستگی به برق | آسانسورهای مدرن |
| مغناطیسی | قدرت بالا، طول عمر زیاد | قیمت بالا | آسانسورهای باربر |
کارایی پارک پلیت در آسانسور
پارک پلیت‌ها نقش حیاتی در عملکرد آسانسورهای بدون موتورخانه دارند، به‌خصوص در سیستم‌های ترمز موتورهای گیرلس. تفاوت‌های قابل توجهی بین ترمزهای موتورهای گیرلس و گیربکسی وجود دارد که در ادامه به آن پرداخته می‌شود. در آسانسورهای با موتورهای گیربکسی، کنترل ترمز بسیار آسان و ایمنی قابل‌توجهی را به همراه دارد.
اما در آسانسورهای بدون موتورخانه، آزاد کردن ترمز موتور گیرلس نیازمند دقت خاصی است. در این سیستم‌ها، به دلیل تیون‌کردن (که به معنای مهار بار کابین و قاب وزنه آسانسور است)، هیچ باری بر روی موتور گیرلس قرار نمی‌گیرد. این کنترل دقیق بر عملکرد مختصات آسانسور شامل تنظیم تابلو فرمان و عملکرد موتور است. در این فرآیند، عمل تیون یا تست حرکت موتور انجام می‌شود و پس از اتمام این مرحله، بار آسانسور دوباره بر روی موتور گیرلس قرار می‌گیرد و موتور آماده به حرکت می‌شود.
نکته مهم این است که محل نصب پارک پلیت، بر روی آخرین ایستگاه آسانسور و بر روی ریل راهنما است. این قطعه به‌خصوص در آسانسورهای بدون گیربکس، ضروری است. زمانی که ترمز موتور گیرلس آزاد می‌شود، پارک پلیت کابین را قفل کرده و از حرکت آن به سمت بالا یا پایین جلوگیری می‌کند. در نتیجه، پارک پلیت نه‌تنها به ایمنی سیستم کمک می‌کند، بلکه کارایی و عملکرد صحیح آسانسورهای بدون موتورخانه را نیز تضمین می‌نماید. با این ویژگی‌های کلیدی، پارک پلیت به یکی از اجزای اساسی در طراحی و نصب آسانسورهای مدرن تبدیل شده است.
کارکرد پارک پلیت در آسانسورهای مدرن
آسانسورهای گیرلس و روم لس به‌جای استفاده از سیستم‌های گیربکس سنتی، به پارک پلیت متکی هستند تا عملکردهای کلیدی زیر را انجام دهند:
- کنترل سرعت: پارک پلیت سرعت کابین را به‌طور دقیق مدیریت می‌کند.
- کنترل حرکت کابین: امنیت و دقت در حرکت کابین را تضمین می‌کند.
- قفل کردن کابین به ریل: این ویژگی از بروز حوادث در حین تعمیر و سرویس جلوگیری می‌کند.
- ثابت نگه داشتن و مهار حرکت کابین: کنترل کارآمدی بر روی حرکت کابین فراهم می‌کند.
با توجه به اینکه پارک پلیت در سیستم‌های آسانسوری مدرن چقدر حیاتی است، درک ویژگی‌ها و نحوه عملکرد آن به‌ویژه برای متخصصان و کاربران این سیستم‌ها بسیار اهمیت دارد.
جدول مقایسه قیمت انواع پارک پلیت آسانسور
| نوع پارک پلیت | محدوده قیمت (تومان) |
|---|---|
| مکانیکی | 500,000 – 1,000,000 |
| الکتریکی | 1,000,000 – 2,000,000 |
| مغناطیسی | 2,000,000 – 5,000,000 |
راهنمای نصب استاندارد پارک پلیت آسانسور
نصب صحیح پارک پلیت آسانسور از اهمیت بالایی برخوردار است و مستلزم رعایت استانداردها و نکات ایمنی ویژه‌ای است. در اینجا به نکات کلیدی نصب استاندارد پارک پلیت می‌پردازیم:
- ایمنی و استحکام: پارک پلیت باید به‌گونه‌ای طراحی شود که قادر به تحمل وزن کابین برای حداقل ۲۱ نفر باشد و بتواند کابین آسانسور را با حداکثر ظرفیت و سرعت متوقف کند.
- حداکثر فاصله توقف: این قطعه باید توانایی توقف کابین را در فاصله دو متری از سقف چاه آسانسور داشته باشد.
- فاصله ایمن: پس از نصب، کابین باید فاصله‌ای حدود ۱۸۰ سانتی‌متر از سقف چاه داشته باشد تا فضای کافی برای انجام خدمات و تعمیرات فراهم شود.
- میکروسوئیچ ایمنی: پارک پلیت باید دارای میکروسوئیچ قطع کننده باشد که با قفل شدن کابین، سیستم ایمنی را غیرفعال کند.
- فعال‌سازی دستی و اتوماتیک: این قطعه باید قابلیت فعال‌سازی به‌صورت دستی یا اتوماتیک را داشته باشد.
- وسایل کنترل دستی: در زمان نصب، وجود وسیله‌ای برای کنترل دستی حرکات کابین از طریق چاهک الزامی است.
- دربهای دسترسی: تمامی دربهای دسترسی به چاه آسانسور باید با کلید قابل باز شدن باشند و باید به وسیله سیستم برقی ایمنی کنترل شوند تا از حرکات غیرمجاز جلوگیری شود.
- کنترل حرکات الکتریکی: تمام حرکات الکتریکی کابین باید از طریق رویزیون کنترل شود.
- برگشت آسانسور به حالت عادی: این عمل باید توسط یک فرد متخصص و خارج از چاه آسانسور انجام شود.
نکات کلیدی در نصب پارک پلیت آسانسور برای آسانسورهای گیرلس
هنگام طراحی و نصب آسانسورهای گیرلس، توجه به نکات زیر الزامی است:
- سیستم بکسل بندی: در زمان نصب، سیستم بکسل بندی باید به‌دقت بررسی شود.
- نوع کاربری آسانسور: نوع کاربری و نیازهای خاص ساختمان را مدنظر قرار دهید.
- بررسی ترافیک ساختمان: میزان استفاده و ترافیک ساختمان را بررسی کنید تا طراحی بهینه‌ای داشته باشید.
- سیم بکسل و فلکه کششی: تناسب مشخصات فنی انکودر موتور گیرلس با درایو تابلو فرمان کششی را بررسی نمایید.
- طراحی دقیق پارک پلیت: نصب دقیق پارک پلیت به‌عنوان یک عامل کلیدی در ایمنی و عملکرد آسانسور ضروری است.
- نصب گاورنر و تابلو فرمان: این اجزاء باید در مکان مناسب در چاه آسانسور نصب شوند.
- شرایط نجات اضطراری: فراهم کردن شرایط نجات اضطراری مطابق با استانداردهای بین‌المللی اهمیت حیاتی دارد.
با رعایت این نکات، می‌توانید از عملکرد مناسب و ایمنی بالای آسانسورهای خود اطمینان حاصل کنید.
سؤالات متداول
- پارک پلیت آسانسور چیست و چه کاربردی دارد؟
پارک پلیت آسانسور قطعه‌ای حیاتی در آسانسورهای گیرلس و روم لس است که وظیفه کنترل حرکت کابین و جلوگیری از حرکات ناخواسته آن را بر عهده دارد. این قطعه به تکنسین‌ها کمک می‌کند تا به‌راحتی و با ایمنی، روی کابین ایستاده و موتور را تنظیم کنند.
- چرا نصب پارک پلیت آسانسور ضروری است؟
نصب پارک پلیت برای ایمنی کابین آسانسور الزامی است. این قطعه از بروز حوادث ناگوار جلوگیری کرده و تضمین می‌کند که کابین در شرایط بحرانی ثابت بماند. بدون وجود آن، ساختمان نمی‌تواند تأییدیه ایمنی دریافت کند.
- چگونه پارک پلیت به عملکرد آسانسور کمک می‌کند؟
پارک پلیت آسانسور در زمان آزاد شدن ترمز موتور، با قفل کردن کابین به ریل، از حرکت ناخواسته جلوگیری می‌کند. این عمل باعث می‌شود که کابین در هر شرایطی پایدار و ایمن باقی بماند.
- آیا پارک پلیت آسانسور قابلیت تحمل وزن بالایی دارد؟
بله، پارک پلیت آسانسور طراحی شده است تا بتواند کابین را با حداکثر ظرفیت و وزن بار (معمولاً تا ۲۱ نفر) نگه‌دارد. این ویژگی به ایمنی و کارایی بالای آسانسور کمک می‌کند.
- چند نکته برای نصب صحیح پارک پلیت آسانسور وجود دارد؟
برای نصب صحیح پارک پلیت آسانسور، باید به فاصله ۱۸۰ سانتی‌متر بین کابین و سقف چاه، وجود یک میکروسوئیچ ایمنی و قابلیت فعال‌سازی دستی و اتوماتیک توجه شود. رعایت این نکات برای حفظ ایمنی و کارایی آسانسور ضروری است.
کلام آخر
پارک پلیت آسانسور یکی از اجزای حیاتی و ضروری در آسانسورهای گیرلس و روم لس محسوب می‌شود. این قطعه کلیدی پس از حذف گیربکس از طراحی موتور آسانسور، وارد سیستم شده است و مسئولیت کنترل سرعت و ثابت نگه‌داشتن کابین را بر عهده دارد. زمانی که ترمز موتور به‌صورت دستی آزاد می‌شود، کابین به سرعت شروع به حرکت می‌کند و کنترل آن به چالش کشیده می‌شود.
در این لحظه، پارک پلیت آسانسور با ورود به عمل، از حرکت غیرمجاز کابین جلوگیری می‌کند. این قطعه در آخرین ایستگاه بر روی ریل نصب می‌شود و شامل دو جزء ثابت و متحرک به همراه یک میکروسوئیچ ایمنی است. پارک پلیت آسانسور به تکنسین‌ها این امکان را می‌دهد که در حین ایستادن روی کابین، موتور آسانسور را تنظیم کنند. سایر وظایف این قطعه عبارتند از: کنترل دقیق حرکت کابین، قفل کردن کابین به ریل و حفظ ثبات آن.
پارک پلیت آسانسور باید قابلیت نگه‌داشتن کابین آسانسور را در حداکثر سرعت و با بیشترین وزن بار داشته باشد. نکته مهم دیگری که باید در نظر گرفت، نصب صحیح پارک پلیت آسانسور است. این قطعه باید به‌گونه‌ای نصب شود که کابین فاصله‌ای معادل ۱۸۰ سانتی‌متر با سقف چاه آسانسور داشته باشد. به یاد داشته باشید که بدون نصب صحیح این قطعه، تأییدیه ایمنی ساختمان شما صادر نخواهد شد.
بنابراین، در نصب پارک پلیت آسانسور در آسانسورهای روم لس و گیرلس به نکات و استانداردهای لازم توجه ویژه‌ای داشته باشید تا ایمنی و کارایی سیستم حمل و نقل عمودی را تضمین کنید. در زمینه نصب پارک پلیت آسانسور می‌توانید از گروه صنعتی پارسیان که به صورت تخصصی در زمینه فعالیت دارد، کمک بگیرید.
